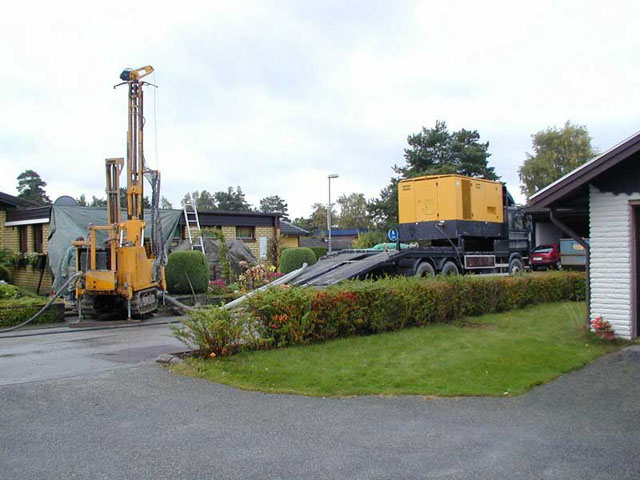

Borrningen |
|
Påbörjades kl 09:00 och var klart 16:00. |
|
|
|
|
|
|
|
|
|
|
Hålet innan kapning av foderrör |
|
Hålets djup 150m, diameter 116mm |
|
|
|
|
|
|
|
|
|
|
|

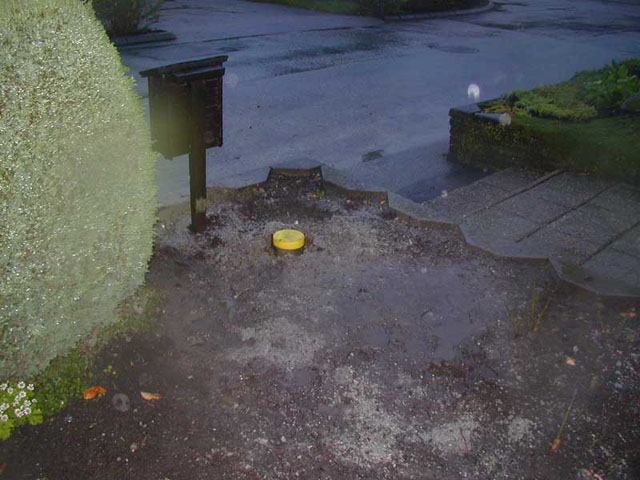

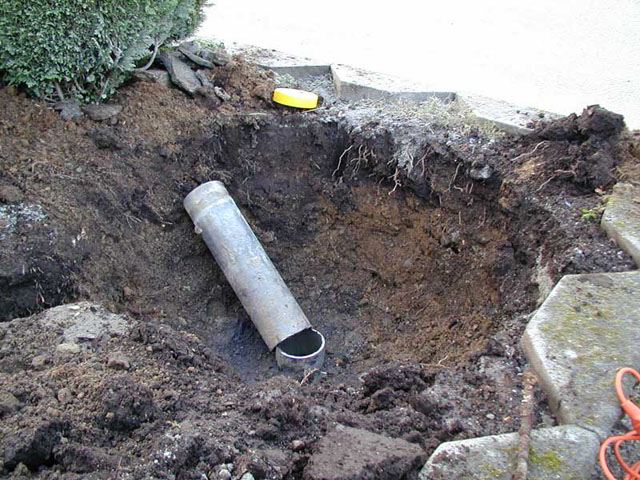

Foderröret |
|
Kapas under ytan. Jordlager till berg endast 60 cm |
|
|
|
|
|
|
|
|
|
|

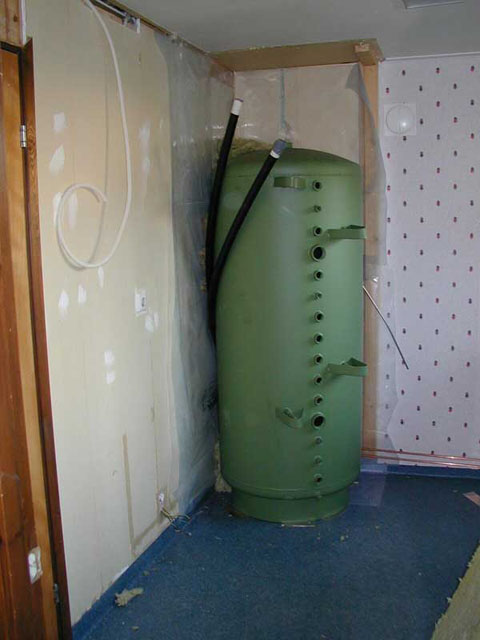

Ackumulatortanken |
|
Volym 750 liter, diameter 75cm, höjd ca. 2m. Innehåller två st. kopparslingor vardera 11m för tappvarmvatten. Nedre slingan förvärmer matarvatten innan det slutvärms i den övre delen. Detta medger en högre verkningsgrad. |
|
|
|
|
|
|
|
|
|
|
|

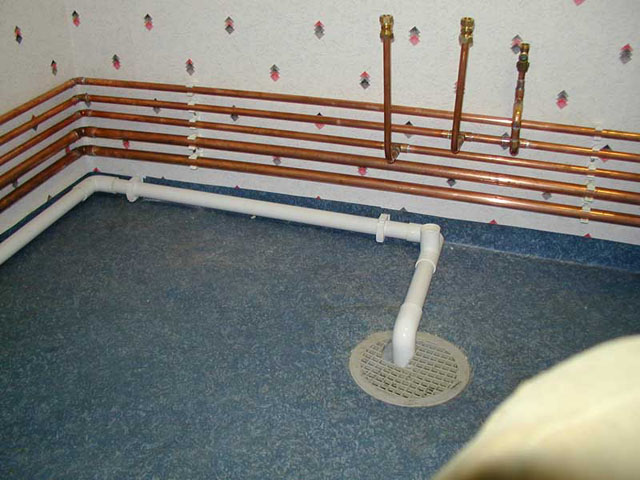

Rördragningen |
|
En del av det nya rörsystem som fick läggas ut. |
|
|
|
|
|
|
|
|
|
|

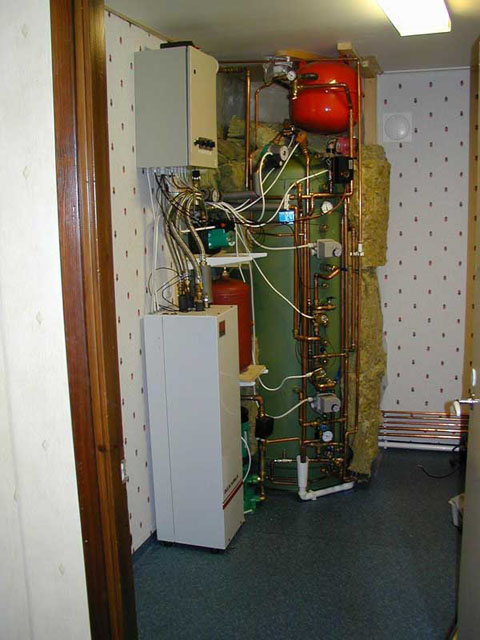

Kompressorn på plats. |
|
Kompressorn (Hotline8) ger mellan 6 och 8kW i värme beroende på temperatur. |
|
|
|
|
|
|
|
|
|
|
|

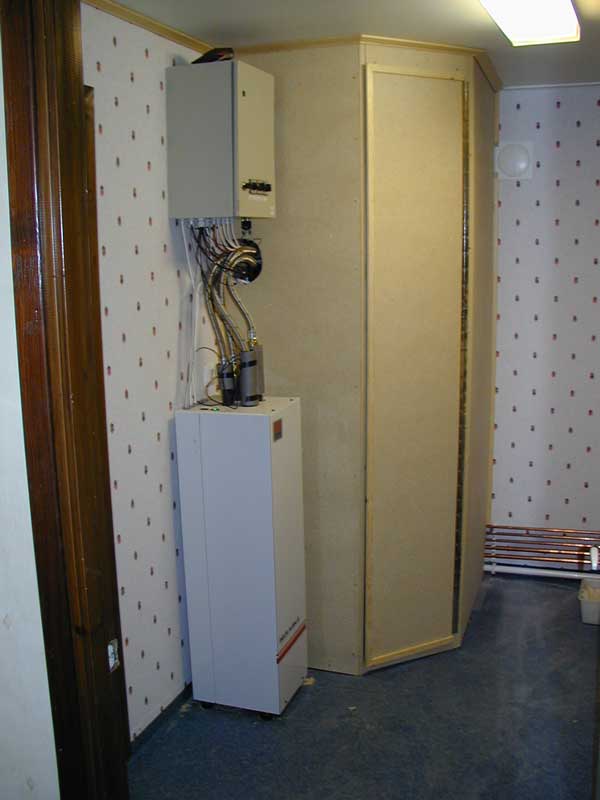

Vägg |
|
Slutligen en vägg som får isolera värmen från ackumulatortanken. På framsidan finns en inspektionsdörr för att kunna beskåda rördragningen. |
|
|
|
|
|
|
|
|
|
|
|
|
|
